Dual Scroll – решение для крупных систем кондиционирования воздуха.
Вслед за успешным внедрением больших вертикальных спиральных компрессоров коммерческой серии (20…30 л.с.). Copeland вновь впереди, устанавливая новые стандарты с компрессорами Dual Scroll мощностью привода 50 и 60 л., которые могут также использоваться в 100…120 л.с. тандемах. Эти инновационные компрессоры созданы для установок охлаждения жидкости, устанавливаемых на крыше кондиционеров и проектируемых под заказчика систем.
Европейский рынок компрессоров для кондиционирования Европейская промышленность кондиционирования воздуха всегда была сфокусирована на высокой эффективности, надежности, низком уровне шума и низкой стоимости эксплуатации компрессоров. По этой причине спиральные компрессоры испытали потрясающий рост за последние десять лет, становясь основной технологией, заменяя поршневые и винтовые компрессоры.
Dual Scroll в крупных одноконтурных системах до 340 кВт
Dual Scroll позволяют производителям оборудования значительно расширить использование спиральных компрессоров в одноконтурных тандемах до 120 л.с. (340 кВт), заменяя традиционные винтовые компрессоры на спиральные.
Более высокая эффективность системы с Dual Scroll
Рынок коммерческого кондиционирования воздуха традиционно очень требователен в отношении эффективности системы. Теперь это требование может удовлетворить параллельная установка больших спиральных компрессоров. Сегодня, в ходе продолжающихся изменений в сертификации рабочих характеристик систем кондиционирования воздуха необходим более внимательный взгляд на работу при частичной нагрузке. В прошлом был сформирован процесс сертификации согласно EUROVENT при полной нагрузке. В 2005 году, с ростом осознания важности экологических проблем, была представлена Европейская система показателей сезонной энергетической эффективности (ESEER). Данная классификация сфокусирована на работе оборудования при частичной нагрузке.
Системы с параллельно установленными спиральными компрессорами демонстрируют лучшую эффективность и высокий ESEER при частичной нагрузке, гарантирующие конечному потребителю значительно более низкое потребление энергии. Компрессоры Dual Scroll теперь позволяют проектировать крупные системы, имеющие высокую эффективность при частичной нагрузке, снижение эксплуатационных расходов и высокую надежность. Устанавливая спиральные компрессоры параллельно, производитель оборудования может извлекать дополнительную выгоду из модульного принципа, сокращая, время проектирования с одновременным увеличением стандартизации в собственном производстве.
Европейское производство для Европы
Новые Dual Scroll компрессоры производятся на заводе в городе Велькенрадт, Бельгия. Этот завод сегодня обеспечивает всю Европу спиральными компрессорами Copeland Scroll™ мощность привода от 7,5 до 30 л.с.

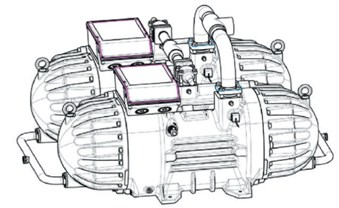

Конструкция Dual Scroll
Компрессор Dual Scroll имеет инновационную конструкцию с горизонтальным полугерметичным корпусом и спиральными блоками, установленными на двух сторонах вала с одним центральным электродвигателем. Благодаря горизонтальному расположению электродвигателя компрессор получился очень компактным. У компрессора Dual Scroll очень низкий унос масла и для него не требуется установка маслоотделителя.
Для одиночных компрессоров уменьшение производительности на 50% осуществляется отключением одной из спиралей. Это достигается разведением спиралей в осевом направлении таким же способом, как и в компрессоре Copeland Digital Scroll™. Тандем с Dual Scroll имеет четыре ступени регулирование производительности (100, 75, 50 и 25 %). Это высокоэффективное регулирование производительности дает значительно лучшую сезонную эффективность, в сравнении с методами регулирования, применяемыми в винтовых и полугерметичных компрессорах.
Электронная защита - Compressor Alert™
С Dual Scroll поставляется современный электронный модуль для диагностики и защиты. К нему поступают данные от датчика давления масла, шести термисторов, встроенных в обмотки электродвигателя, и двух датчиков температуры нагнетания – по одному для каждого спирального блока. Модуль Compressor Alert™ обеспечивает интеллектуальную защиту, предупреждение, отключение и блокировку в зависимости от уровня и частоты возникновения аварийных ситуаций и может передавать информацию о них на контроллер установки или в систему управления объектом.
Сочетание лучшего компрессорной технологии Copeland
Простое обслуживание и выявление неисправностей с модулем Compressor Alert™
Преимущества для производителей оборудования и конечных потребителей.
В Dual Scroll соединились все лучшие возможности спиральной компрессорной технологии Copeland:
Лучший показатель сезонной эффективности при полной и частичной нагрузке
Низкий уровень шума полугерметичной конструкции
Широкий рабочий диапазон:
- Работа в тепловых насосах и при высоких температурах окружающей среды
- Не требуется охлаждение или дополнительный впрыск масла.
Электродвигатель с разделенными обмотками:
- снижение пускового тока.
Регулирование производительности.
Непревзойденная надежность компрессора благодаря небольшому количеству двигающихся частей и уникальному принципу согласования спиралей Copeland, обеспечивающему устойчивость к влажному ходу.
Электронная защита, диагностика и передача данных при помощи модуля Compressor Alert™, обеспечивающего полную защиту.

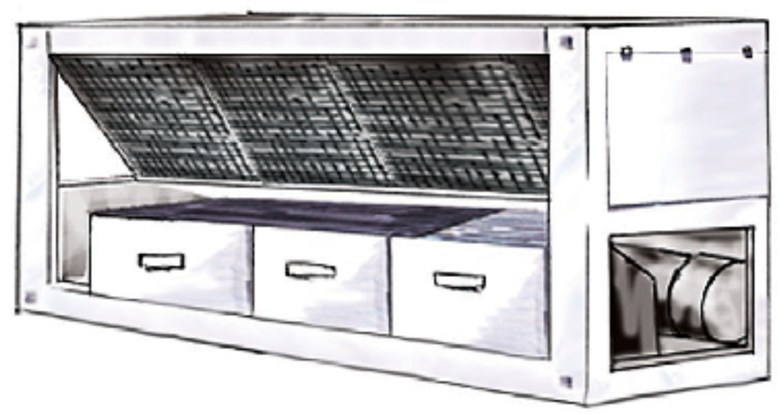

Крупный одноконтурный чиллер с Dual Scroll холодопроизводительностью до 340 кВт

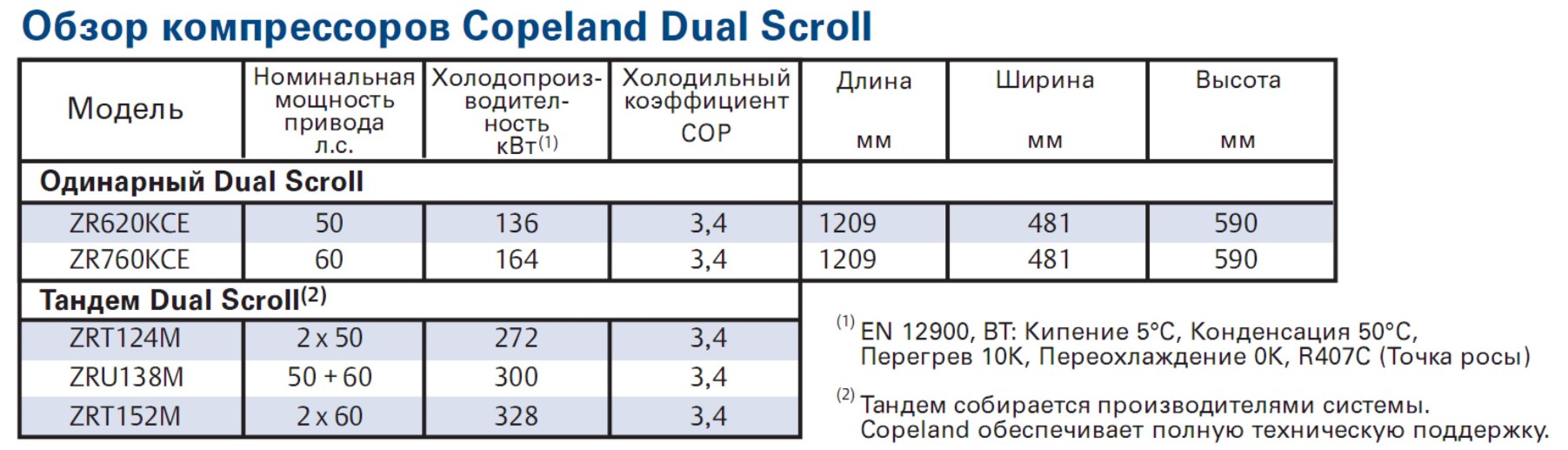

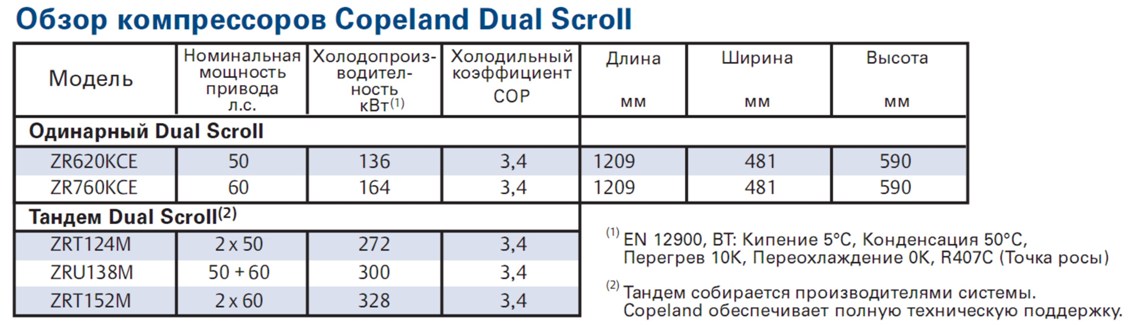

«Обзор компрессорв Copland Dual Scroll»
при клике таблица увеличивается

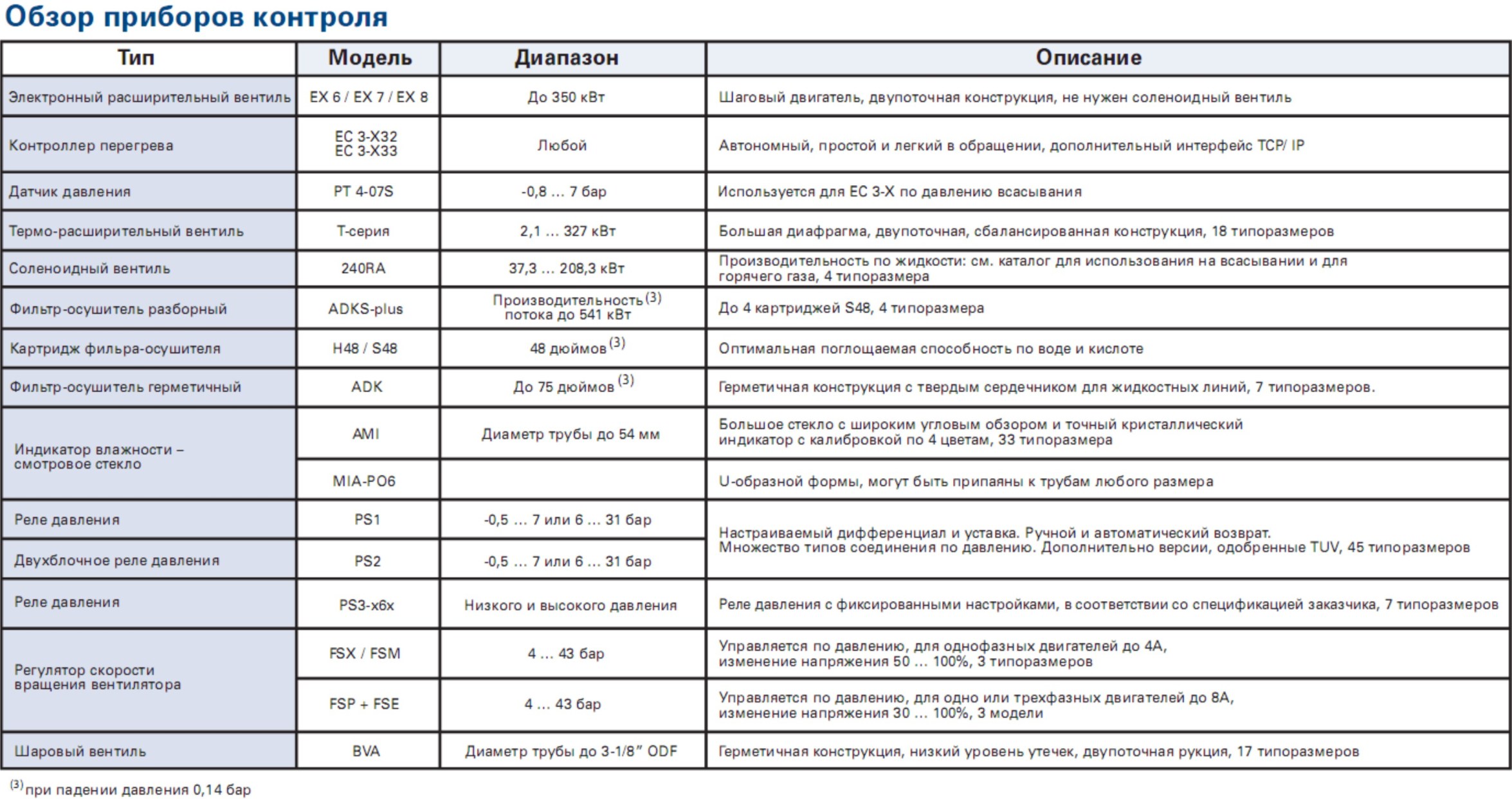

«Обзор приборов контроля»
при клике таблица увеличивается
26 октября 2011, Пресс-центр
