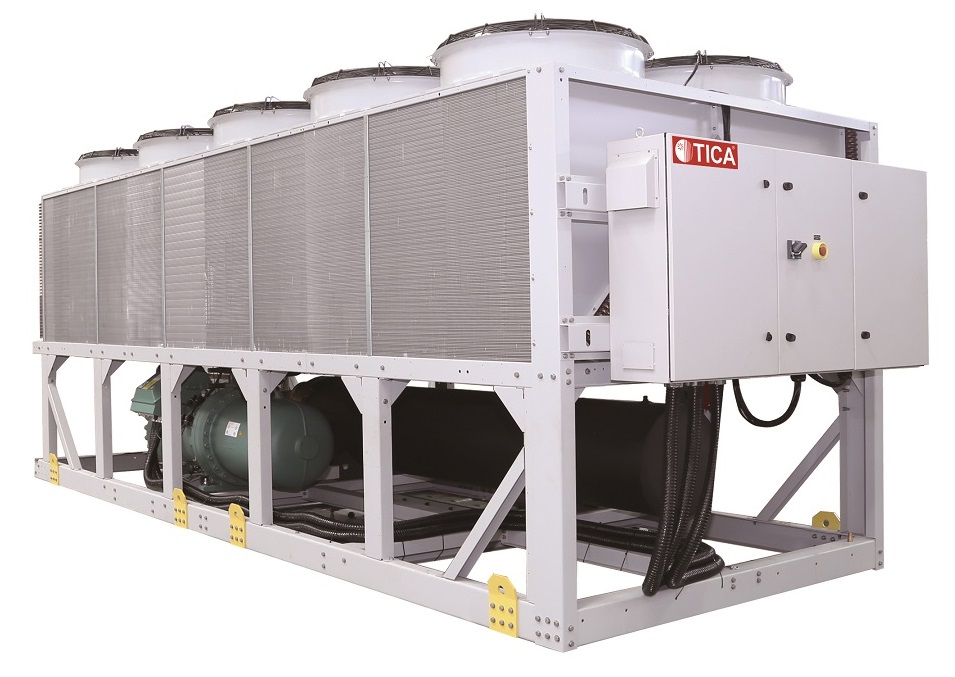

Винтовые чиллеры с воздушным охлаждением предназначены для охлаждения рабочей жидкости (как правило, воды), выступающей в роли хладоносителя в системе центрального кондиционирования. Данные агрегаты рекомендуется использовать для обслуживания зданий и сооружений, в которых максимальная эквивалентная длина трубопровода достигает 1 000 м, а также в районах с недостаточным обеспечением водой.
Винтовые чиллеры с воздушным охлаждением серии TASD отличаются стабильной и надежной работой, высокой энергоэффективностью при полной и особенно частичной нагрузке, относительно низким для агрегатов такой мощности уровнем шума.
Устройства оснащены одним или двумя винтовыми компрессорами немецкой компании Bitzer. В первом случае их выходная мощность регулируется с шагом в 25%, во втором — в 12,5%. Благодаря этому обеспечивается точное соответствие производительности чиллера и тепловой нагрузки на него.
Чиллеры имеют модульную конструкцию. В один блок можно объединить до 8 таких агрегатов, работающих параллельно. В результате суммарная производительность блока может достигать 6 МВт.
В шкафу автоматики каждого чиллера, входящего в блок, предусмотрен интерфейс для подключения комбинированного модуля управления. Управляющие сигналы передаются между отдельными модулями по кабелям связи. Централизованное управление блоком осуществляется по принципу Master — Slave (ведущий — ведомый).
Любой модуль в блоке может выступать в качестве ведущего (Master), соединяться непосредственно с проводным пультом управления и получать от него команды. Такой конструктивный подход позволяет не отключать систему центрального кондиционирования, если по какой-либо причине (проведение технического обслуживания, обнаружение и (или) устранение неисправности) Master прекращает свою работу или не эксплуатируется. В таком случае приоритет отдается другому модулю (по усмотрению пользователя), а система продолжает функционировать, как и прежде. При этом микроклимат в кондиционируемых помещениях не изменяется.
Модули работают независимо друг от друга. Отказ одного модуля в блоке никак не повлияет на работу остальных модулей.
Отдельный чиллер или блок, состоящий из нескольких модулей, может быть интегрирован в автоматизированную систему управления зданием (BMS). В таком случае она будет самостоятельно поддерживать заданные пользователем температуру и влажность в различных помещениях и автоматически регулировать работу чиллера с учетом всей инфраструктуры, включая систему центрального отопления. Для подключения к BMS используются самый популярный промышленный протокол и платформа Modbus. Помимо того, предусмотрено удаленное управление чиллерами посредством Интернета.
Предусмотрена возможность подключения ноутбука или персонального компьютера. Для этого на плате программируемого логического контроллера
зарезервирован разъем RS-485.
Перед отгрузкой клиенту каждый чиллер проходит испытания на заводе-изготовителе. Во время тестов проверяются:
производительность устройства;
соответствие его КПД заявленным параметрам;
температурный диапазон, в котором может функционировать агрегат;
шкаф автоматики и его компоненты;
работа программируемого логического контроллера, сенсорного дисплея, электромагнитного пускателя и др.
Типовые чиллеры производительностью до 800 кВт состоят из одного модуля, свыше 800 кВт — из двух модулей. Каждый модуль транспортируется отдельно.
Чиллеры поставляются вместе со шкафом автоматики. Перед отправкой в них загружается хладагент и охлаждающее масло. На месте установки к чиллеру необходимо подключить только водопроводную трубу и источник питания. После проведения пусконаладочных работ устройство может быть введено в эксплуатацию.
По желанию заказчика могут быть изготовлены винтовые чиллеры с низкотемпературным комплектом, которые допускается эксплуатировать при температуре наружного воздуха от -5 °C (агрегаты серии TASD-AC1) или от -10 °C (TASD-ВC1).
При необходимости винтовые чиллеры могут комплектоваться встроенным гидравлическим модулем. Он включает: водяной насос, фильтр для воды, расширительный бак, реле протока, предохранительный клапан, поворотный дисковый затвор типа butterfly, дренажный клапан, манометр.
В качестве опций предусмотрены также:
защита компрессора звукоизоляционными материалами для снижения уровня шума во время эксплуатации чиллера;
защитный экран, предназначенный для более эффективной защиты чиллера;
виброгасящие опоры, предназначенные для снижения вибраций и предотвращения их передачи на фундамент или строительные конструкции;
дополнительный охладитель, предназначенный для доведения температуры воды на входе/выходе чиллера до требуемого значения согласно проекту
заказчика.
